5. Funzioni e strategie di recupero

5.1. Scenari, casi d’uso e attori

Le funzionalità ausiliarie disponibili all’interno del Sistema pagoPA rappresentano funzionalità accessorie per la gestione dei processi correlati alle operazioni di pagamento e possono essere utilizzate dagli EC per il rientro da situazioni anomale o per le quali si renda necessario il ripristino di situazioni precedenti.

Tali funzioni sono utilizzate anche dai PSP al fine di interrogare le basi di dati messe a disposizione dal NodoSPC per l’esercizio del ciclo di vita del pagamento. Si fa presente che le funzionalità ausiliarie sono offerte dal NodoSPC attraverso interfacce SOAP consumabili dagli attori coinvolti. A sua volta, anche il NodoSPC, in qualità di fruitore, utilizza le funzionalità ausiliarie messe a disposizione dai PSP per la verifica e gestione degli errori nei processi di pagamento.

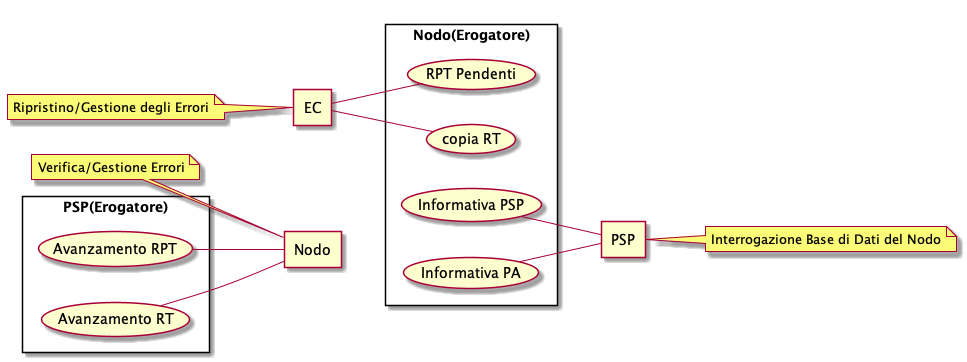

Figura 1: Rappresentazione degli erogatori e fruitori delle funzionalità di supporto

5.2. Funzioni Ausiliarie per L’Ente Creditore

Il paragrafo si focalizza sulle funzioni ausiliarie del NodoSPC, ovvero quelle funzioni, dedicate all’EC, che permettono l’espletamento dei processi correlati alle operazioni di pagamento e/o consentono la risoluzione di eventuali situazioni anomale o il rientro a stati preesistenti.

5.2.1. Richiesta della copia di una RT

L’EC ha facoltà di richiedere una copia della RT precedentemente recapitata.

Pre -Cond i zione	L’EC riscontra delle condizioni anomale sui pagamenti effettuati dagli utilizzatori finali o riscontra la perdita di una o più RT
Tr igger	Necessità di ripristino di una RT
Des crizi one	L’EC sottomette la richiesta di ricevere una specifica RT precedentemente ricevuta
Pos t-Con di zione	L’EC riceve la RT

Tabella 1: Richiesta della copia di una RT

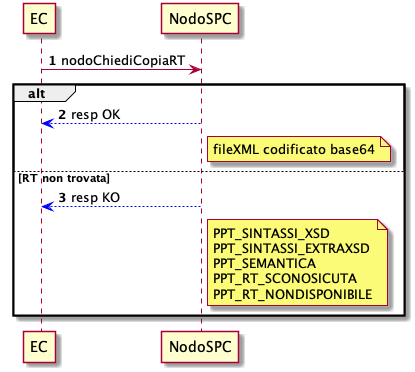

Figura 2: Richiesta della copia di una RT

1. L’EC sottomette al NodoSPC la richiesta di ricevere una copia della RT mediante la primitiva nodoChiediCopiaRT;
2. La RT è correttamente trovata dal NodoSPC e restituita all’EC in allegato alla response positiva alla primitiva di cui al punto 1;
3. Il NodoSPC replica negativamente alla richiesta precedente fornendo response KO alla primitiva di cui al punto 1 emanando un faultBean il cui faultBean.faultCode è rappresentativo dell’errore riscontrato; in particolare:
   • PPT_SINTASSI_XSD: nel caso di errore di validazione della richiesta
   • PPT_SINTASSI_EXTRAXSD: nel caso di errore di validazione della SOAP request
   • PPT_SEMANTICA: nel caso di errori semantici
   • PPT_RT_SCONOSCIUTA: i parametri di input specificati nella richiesta non consentono di trovare alcuna RT
   • PPT_RT_NONDOSPONIBILE: la RT richiesta non è disponibile.

5.2.2. Richiesta della Lista delle RPT Pendenti

L’EC ha facoltà di domandare la lista delle RPT correttamente inviate al PSP tramite il NodoSPC per le quali ancora non sono state ricevute le RT.

Pre -Condizion e	L’EC ha sottomesso al NodoSPC un certo numero di RPT e non ha ricevuto le RT
Trigger	Necessità di riconciliazione o chiusura delle posizioni pendenti
D escrizione	L’EC sottomette la richiesta di ricevere la lista delle RPT pendenti
Pos t-Condizio ne	L’EC riceve la lista delle RPT

Tabella 2: Richiesta della Lista delle RPT Pendenti

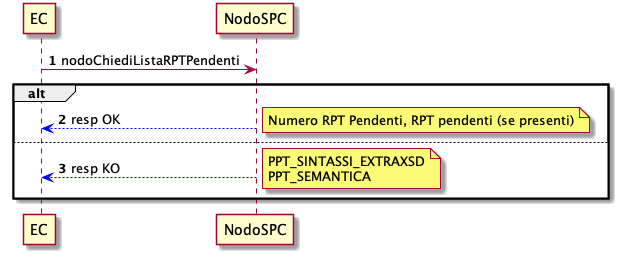

Figura 3: Richiesta della Lista delle RPT Pendenti

1. l’EC, mediante la primitiva nodoChiediListaPendentiRPT richiede al NodoSPC il numero e le RPT correttamente sottomesse ai PSP per le quali ancora non è stata ricevuta alcuna RT;
2. il NodoSPC replica con esito OK indicando il numero totale e le RPT pendenti consegnate al PSP scelto dall’Utilizzatore finale per le quali ancora non è stata consegnata al NodoSPC alcuna RT;
3. il NodoSPC replica con esito KO alla primitiva di cui al punto 1 emanando un faultBean il cui faultBean.faultCode è rappresentativo dell’errore riscontrato; in particolare:
   • PPT_SINTASSI_EXTRAXSD: nel caso di errori nella SOAP request
   • PPT_SEMANTICA: nel caso di errori semantici.

5.2.3. Verifica dello stato di una RPT

Pre -Condizione	L’EC ha sottomesso al NodoSPC una RPT
Trigger	L’EC necessita di conoscere l’evoluzione temporale di una specifica RPT
Descrizione	L’EC sottomette la richiesta di conoscere lo stato di una specifica RPT
Pos t-Condizion e	L’EC riceve le informazioni inerenti lo stato della RPT

Tabella 3: Verifica dello stato di una RPT

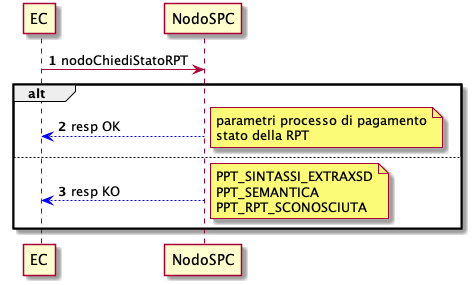

Figura 4: Verifica dello stato di una RPT

L’evoluzione temporale è la seguente:

1. l’EC richiede di conoscere lo stato di una RPT mediante la primitiva nodoChiediStatoRPT.

Caso OK

2. il NodoSPC replica positivamente alla primitiva di cui al punto 1 fornendo nella response le informazioni peculiari per il tracciamento della RPT stessa; in particolare:
   • Redirect: specifica se il pagamento prevede o meno una redirect
   • URL: eventuale URL di redirezione
   • STATO: stato della RPT
   • Descrizione: descrizione dello stato della RPT
   • versamentiLista: struttura contenente una lista di elementi che identificano gli stati assunti da ogni singolo versamento presente nella RPT da quando la RPT è stata ricevuta dal PSP. Ogni elemento della lista è costituito da:
     • progressivo: numero del versamento nella RPT
     • data: data relativa allo stato del versamento
     • stato: stato della RPT alla data indicata
     • descrizione: descrizione dello stato alla data

Caso KO

3. il NodoSPC fornisce esito KO alla primitiva di cui al punto 1 emanando un fault.Bean il cui faultBean.faultCode è rappresentativo dell’errore riscontrato; in particolare:
   • PPT_RPT_SCONOSCIUTA: la RPT di cui si chiede lo stato non è stata trovata
   • PPT_SEMANTICA: nel caso di errori semantici
   • PPT_SINTASSI_EXTRAXSD: Errore nella composizione della SOAP request

5.3. Funzioni ausiliarie per il PSP

5.3.1. Richiesta del Catalogo dei Servizi

Il PSP interroga la base di dati del NodoSPC al fine di scaricare l’ultima versione del Catalogo dei Servizi offerti dagli EC, da utilizzare nell’ambito del Pagamento Spontaneo presso i PSP.

Pre-Condizione	Il PSP decide di supportare i pagamenti spontanei pressi i propri sportelli
Trigger	Necessità di conoscere i servizi offerti dalle PA
Descrizione	Il PSP sottomette la richiesta di ricevere il file XML Catalogo dei Servizi attestante i servizi offerti dagli EC o da uno specifico Ente
Post-Condizione	Il PSP riceve il Catalogo dei Servizi degli EC

Tabella 5: Richiesta del Catalogo dei Servizi

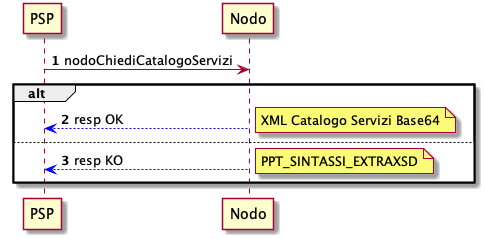

Figura 6: Richiesta del Catalogo dei Servizi

1. il PSP richiede al NodoSPC di ricevere il Catalogo dei Servizi offerto dagli EC mediante la primitiva nodoChiediCatalogoServizi;
2. il NodoSPC replica con response OK fornendo il tracciato XML del Catalogo dei Servizi codificato in Base64;
3. Il NodoSPC replica con response KO emanando un faultBean il cui faultBean.faultCode è PPT_SINTASSI_EXTRAXSD.

5.3.2. Richiesta informativa PA

Pre -Condiz ione	L’EC ha sottomesso al Nodo la Tabella delle Controparti
Trigger	Il PSP necessita di conoscere la disponibilità dei servizi offerti dagli EC e i dati ad essi correlati
Des crizion e	Il PSP sottomette al NodoSPC la richiesta della Tabella delle Controparti
Pos t-Condi zione	Il PSP riceve dal Nodo la Tabella delle Controparti

Tabella 7: Richiesta informativa PA

Figura 8: Richiesta informativa PA

1. il PSP, mediante la primitiva nodoChiediInformativaPA, richiede al NodoSPC la Tabella delle Controparti degli EC.
2. il NodoSPC replica con esito OK fornendo in output il documento XML codificato in Base64 rappresentante la Tabella delle Controparti degli EC;
3. il NodoSPC replica con esito KO emanando un faultBean il cui faultBean.faultCode è PPT_SINTASSI_EXTRAXSD.

5.3.3. Richiesta Stato Elaborazione Flusso di Rendicontazione

Pre -Cond i zione	Il PSP ha sottomesso un file XML di rendicontazione al NodoSPC (mediante SOAP request o componente SFTP_NodoSPC)
Tr igger	Il PSP necessita di conoscere lo stato di elaborazione del file XML di rendicontazione
Des crizi one	Il PSP sottomette la richiesta passando come parametro di input l’identificativoFlusso del flusso di rendicontazione inviato
Pos t-Con di zione	Il NodoSPC replica fornendo lo stato di elaborazione del flusso di rendicontazione

Tabella 8: Richiesta Stato Elaborazione Flusso di Rendicontazione

Figura 9: Richiesta Stato Elaborazione Flusso di Rendicontazione

1. il PSP, attraverso la primitiva nodoChiediStatoFlussoRendicontazione, sottomette al NodoSPC la richiesta di conoscere lo stato di elaborazione di un flusso XML di rendicontazione precedentemente inviato valorizzando il parametro di input identificaficativoFlusso

Caso OK

2. il NodoSPC replica positivamente alla primitiva precedente fornendo lo stato di elaborazione del flusso XML; in particolare:
   1. FLUSSO_IN_ELABORAZIONE: il flusso XML è in fase di elaborazione/storicizzazione sulle basi di dati del NodoSPC
   2. FLUSSO_ELABORATO: Il flusso è stato correttamente elaborato e storicizzato dal NodoSPC
   3. FLUSSO_SCONOSCIUTO: il Nodo non conosce il flusso richiesto
   4. FLUSSO_DUPLICATO: il Nodo rileva che il flusso inviato è già stato sottomesso.

Caso KO

3. Il NodoSPC il NodoSPC replica con esito KO emanando un faultBean il cui faultBean.faultCode è PPT_SEMANTICA.

5.4. Funzioni Ausiliarie per il NodoSPC

5.4.1. Richiesta avanzamento RPT

Pre -Condizi one	Il NodoSPC ha sottomesso una RPT o un carrello di RPT al PSP
Trigger	Il NodoSPC necessita di verificare lo stato di avanzamento di una RTP o di un
Des crizione	Il NodoSPC sottomette la richiesta di ricevere lo stato di una RPT o di un carrello di RPT
Pos t-Condiz ione	Il NodoSPC riceve lo stato della RPT o del carrello di RPT

Tabella 10: Richiesta avanzamento RPT

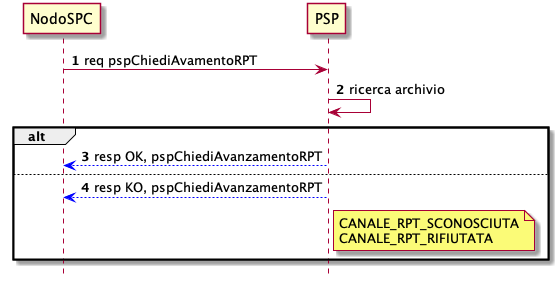

Figura 11: Richiesta avanzamento RPT

1. il NodoSPC, mediante la primitiva pspChiediAvanzamentoRPT, richiede al PSP informazioni in merito allo stato di avanzamento di una RPT o di un carrello di RPT.

Caso OK

2. il PSP replica con esito OK fornendo lo stato della RPT o del carrello di RPT;

Caso KO

3. il PSP replica con esito KO emanando un faultBean il cui faultBean.faultCode è rappresentativo dell’errore riscontrato; in particolare:
   • CANALE_RPT_SCONOSCIUTA: non è possibile trovare la RPT o il carrello di RPT per cui si richiede lo stato di elaborazione
   • CANALE _RPT_RIFIUTATA: la RPT o il carrello di RPT sottomessi dal NodoSPC sono stati rifiutati dal PSP.

5.4.2. Richiesta di avanzamento RT

Pre -Cond i zione	Il NodoSPC verifica lo stato avanzamento di una RT
Tr igger	Il NodoSPC necessita di verificare lo stato di avanzamento della produzione della RT associata ad una RPT o a un carrello di RPT
Des crizi one	Il NodoSPC sottomette la richiesta di ricevere lo stato di una RT
Pos t-Con di zione	Il NodoSPC riceve lo stato della RT

Tabella 11: Richiesta di avanzamento RT

Figura 12: Richiesta di avanzamento RT

1. il NodoSPC, mediante la primitiva pspChiediAvanzamentoRT, richiede al PSP informazioni in merito allo stato di avanzamento della RT;
2. Il PSP ricerca la RT nel proprio archivio;
3. il PSP replica con esito OK fornendo lo stato della RT, specificando eventualmente il tempo richiesto per la sua generazione ed invio;
4. il PSP replica con esito KO emanando un faultBean il cui faultBean.faultCode è rappresentativo dell’errore riscontrato; in particolare:
   • CANALE_RT_SCONOSCIUTA: non è stata trovata la RT per la quale si richiede di conoscere lo stato di avanzamento
   • CANALE_RT_RIFIUTATA_EC: la RT è stata rifiutata dall’EC.
